產品概述/Product overview-----------------------------------------------------------◆◆
|
|

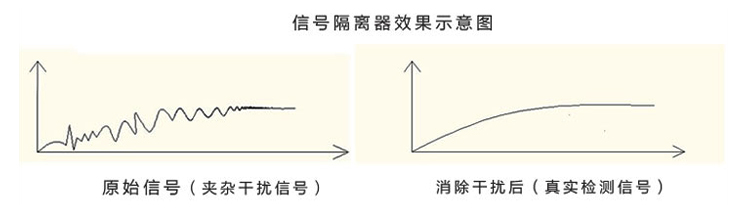

智能型信號隔離處理器/配電器是連接于工業現場儀表與控制室之間的電器設備，通過電源、輸入、輸出之間可靠隔離，有效解決工業自動化控制系統現場干擾等問題，保證系統的穩定性和可靠性運行，它是通用性產品，應用于各種二線制變送器信號輸入回路、電壓/電流源信號輸入回路、各種分度號熱電偶信號輸入回路、熱電阻輸入回路等，基本覆蓋了自動化控制系統中各種信號隔離、轉換、報警等功能要求。 |
技術參數/Technical parameters-------------------------------------------------------◆◆
|
|
名稱 |
智能軌裝式隔離器/配電器 |
|
系統準確度 |
±0.5%F·S |
|
溫度漂移 |
≤0.0015%F·S/℃ |
|
工作溫度 |
-10～55℃ |
|
輸入阻抗 |
電流≤250Ω；電壓≥500KΩ |
|
電流輸出允許外接的負載阻抗 |
4～20mA輸出時≥750Ω；0～10mA輸出時≥1.5KΩ |
|
電壓輸出時 |
≤1Ω |
|
通道 |
一進一出，一進二出，二進二出等 |
|
輸入信號 |
電流，電壓 |
|
輸出信號 |
電流，電壓，繼電器 |
|
環境溫度 |
-40～80℃ |
|
供電電源 |
交流：AC 85V～260V 直流：DC 18V～36V（反接保護） |
|
 |
面板指示/Panel instructions-----------------------------------------------------------◆◆
|
|
五芯通訊接口 |
|
通過專用數據線和HHBC-1001操作器通訊連接 |
|
指示燈 |
|
Power：電源狀態指示燈（通電長亮） |
|
|
通訊狀態指示燈（通訊快速閃爍） |
|
|
故障狀態指示燈（故障慢速閃爍） |
|
ALM1：第一狀態報警，滿足報警條件時，指示燈長亮 |
|
ALM2：第二狀態報警，滿足報警條件時，指示燈長亮 |
|
輸入輸出信號故障狀態下，指示燈閃爍 |
|
儀表接線/Instrument wiring----------------------------------------------------------◆◆
|
|
|
第一路輸入：EXT1（—），EXT2（+） |
|
第二路輸入：EXT3（—），EXT4（+） |
|
第一路輸出：EXT10（—），EXT9（+） |
|
第二路輸出：EXT12（—），EXT11（+） |
|
第三路輸出：EXT14（—），EXT13（+） |
|
電源（24V）：EXT15（—），EXT16（+） |
|
