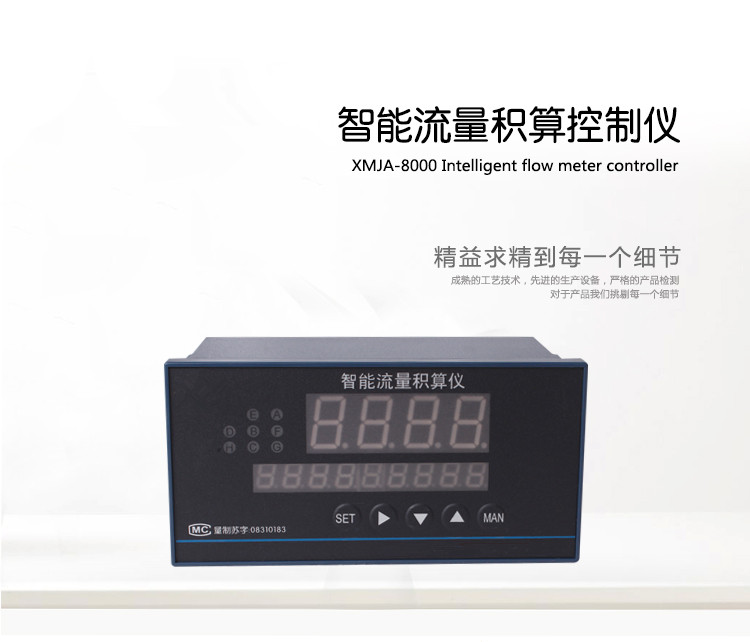

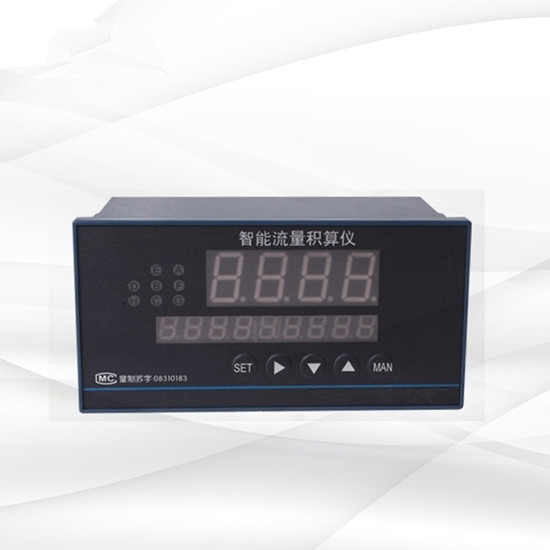

產品概述/Product overview----------------------------------------------------------◆◆
|
|

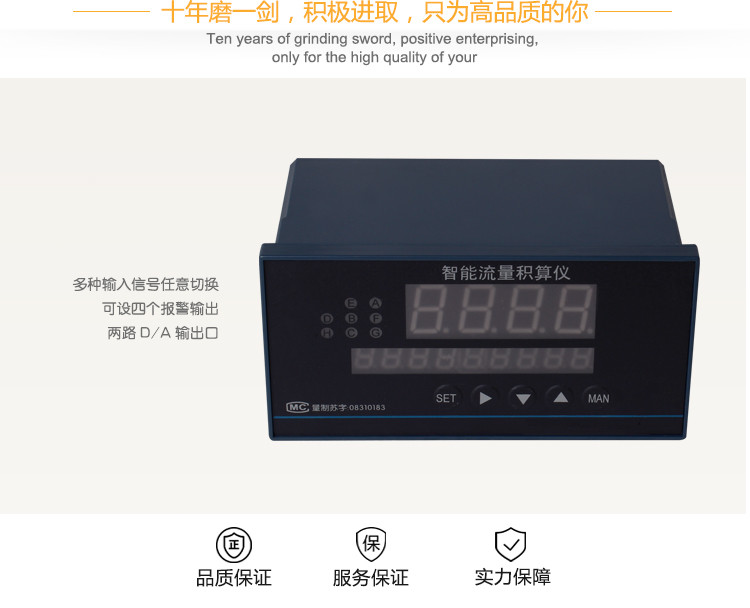

本公司生產的XMJA-8000系列智能流量積算儀采用了自行研制開發、委托日本集成電路制造商定制生產孤專業集成電路，而構成的一臺以微處理為核心的智能儀器，它匯集了目前自動控制系統中各類流量計算儀表的大部分功能，同時輔以博采眾長、精心編制、反復調試的軟件系統使本儀表獨具以下特色： |
|
1.儀表硬件大幅度減少，系統的組成結構相對簡單。在用戶申請范圍內，多種輸入信號任意切換。采用了優化設計，工藝顯著改善，沒有飛線、沒有調整電位器，所有的校準和功能設定可全部通過鍵盤由軟件完成。 |
|
2.最多可設定四個報警輸出，報警方法可達十種以上，并對報警參數進行監控。 |
|
3.兩個顯示窗，四位顯示窗顯示瞬時流量值，六位顯示積算值，實際有效積算位為七位，也可九位顯示積算儀。（可通過設置轉換系數后查看）P型還具有外清零和內清零雙重清零功能。 |
|
4.任何復雜的控制、調節、報警、輸出等功能，均可由儀表工進行簡單的操作，設定后加以密碼保護，使其變成一個傻瓜式儀表，現場操作工將不能修改被鎖定的參數。甚至還可以做到不讓操作工查看。由用戶自己設定的四個類別近百種級別的抗干擾模式，可適應各種環境干擾源。 |
|
5.可選加兩路D/A輸出口，可以對過程量進行光電隔離輸出，以確保被控系統的安全可靠。可是供5V或24V兩個恒壓源輸出，可滿足大多數輔助功能的需求。 |
|
6.本儀表還可選加兩路時間定時器，可對報警的時間、輸出的時間等參數進行定時控制，以至可做成一個簡單的批量控制器。 |
|
因此本儀表與普通式控制流量?jī)x表相比，各項功能水平有一個相當大的提高與突破，其可靠性、穩定性參價格比，更適合于國情，對替代進口具有重要意義。 |
工作原理/working principle-----------------------------------------------------------◆◆
|
|

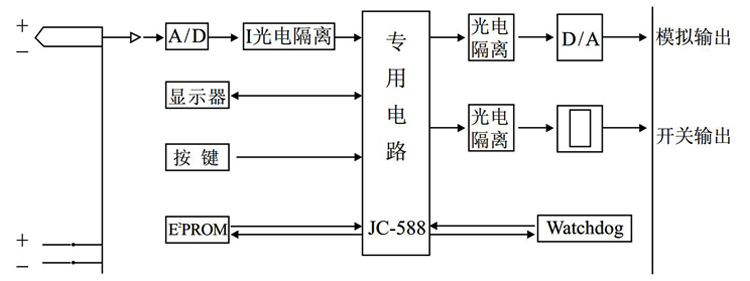

XMJA-8000智能流量積算儀是由測量回路，數字面板表、調節器和電源四個部分組成。穩壓電源將220V市電轉換成穩定的直流電壓作為其它部分電源。測量回路將流量變送器送來的信號(電壓、電流等)經處理后，變?yōu)殡妷盒盘?hào)。該信號經過A/D轉換后輸送到JC-588專用中央處理器進行處理后，不僅要送到數字面板表，而且也要送到調節器，與設定值比較后按調節器，與設定值比較后按調節規律輸出控制或報警信號。工作原理框圖： |
 |
產品選型/product selection-----------------------------------------------------------◆◆
|
|
XMJA |
—— |
說明 |
|
設計序列 |
8 |
8000系列儀表 |
|
顯示方式 |
1 |
雙屏顯示 |
|
2 |
雙屏+單光柱 |
|
輸入方式 |
1 |
配直流電流（0~10mA、 4~20mA） |
|
2 |
配 直 流 電 壓 （0 ~ 5 V 、 1 ~ 5 V 、 0 ~ 2 0 m V 、 0~100mV、 0~500mV） |
|
3 |
頻率輸入 |
|
流量方式 |
1 |
主輸入信號與瞬時流量為比例主式 |
|
2 |
主輸入信號與瞬時流量為開例主式 |
|
3 |
主輸入信號與瞬時流量為比例方式，有小信號切 除功能 |
|
4 |
主輸入信號與瞬時流量為開例方式，有小信號切 除功能 |
|
調節方式 |
0 |
無繼電器輸出 |
|
1 |
二個繼電器輸出，可分別對瞬時流量或累積流量 控制 |
|
2 |
四個繼電器輸出，可分別對瞬時流量或累積流量 控制 |
|
補償方式 |
0 |
普通流量方式，不含溫度或壓力補償 |
|
1 |
飽和蒸汽用電壓或電流信號作壓力補償方式 |
|
2 |
飽和蒸汽用電壓或電流信號作溫度補償方式 |
|
3 |
飽和蒸汽用Pt100熱電阻作溫度補償方式 |
|
4 |
過熱蒸汽用電壓或電流信號作溫度與壓力補償 |
|
5 |
過熱蒸汽用電壓或電流信號作壓力補償，用 Pt100熱電阻作溫度補償 |
|
6 |
不含溫度與壓力補償，有顯示轉換系統設置 |
|
外形尺寸 |
H |
橫式160×80 |
開孔152×76 |
|
V |
豎式80×160 |
開孔76×152 |
|
F |
方式96×96 |
開孔92×92 |
|
變送輸出 |
A |
無變送輸出 |
|
B |
變送輸出0~10mA |
|
C |
變送輸出4~20mA |
|
D |
變送輸出0~5V |
|
E |
變送輸出1~5V |
|
F |
特殊信號變送輸出 |
|
定時功能 |
S |
缺省為無定時功能 |
|
帶定時功能 |
|
供外24V 直流電 源 |
P |
缺省為無24V直流電源輸出 |
|
帶24V直流電源輸出（可做二線制變送器電 源） |
|
通訊接口 |
T |
缺省為不帶通訊接口 |
|
帶RS485或RS232通訊接口 |
|
供電電源 |
K |
缺省為220V.AC |
|
開關電源85～260VAC或18～36VDC、 18～ 36VAC |
|
技術指標/Technical indicators---------------------------------------------------------◆◆
|
|
1.測量精度：±0.5%FS+1字 |
|
2.調節控制精度：位式：±0.5%FS |
|
3.報警功能：上限、廿限、上下限、下回差、雙回差、OK方式、絕對值方式等 |
|
4.變送輸出精度：±0.5%FS 負載能力：0-600Ω |
|
5.輸入阻抗：0-10mA：500Ω、4-20mA：250Ω、DC.V：≥200KΩ 脈沖幅值：≥2.5V，頻率范圍 0.01-10000Hz |
|
6.繼電器接點容量：AC220V 2A |
|
7.供電電源：AC220V≤6W AC110V DC24V |
|
8.工作環境要求：溫度：0-50℃、相對濕度：＜85%，無腐蝕性氣體，允許低震動場合 |
|

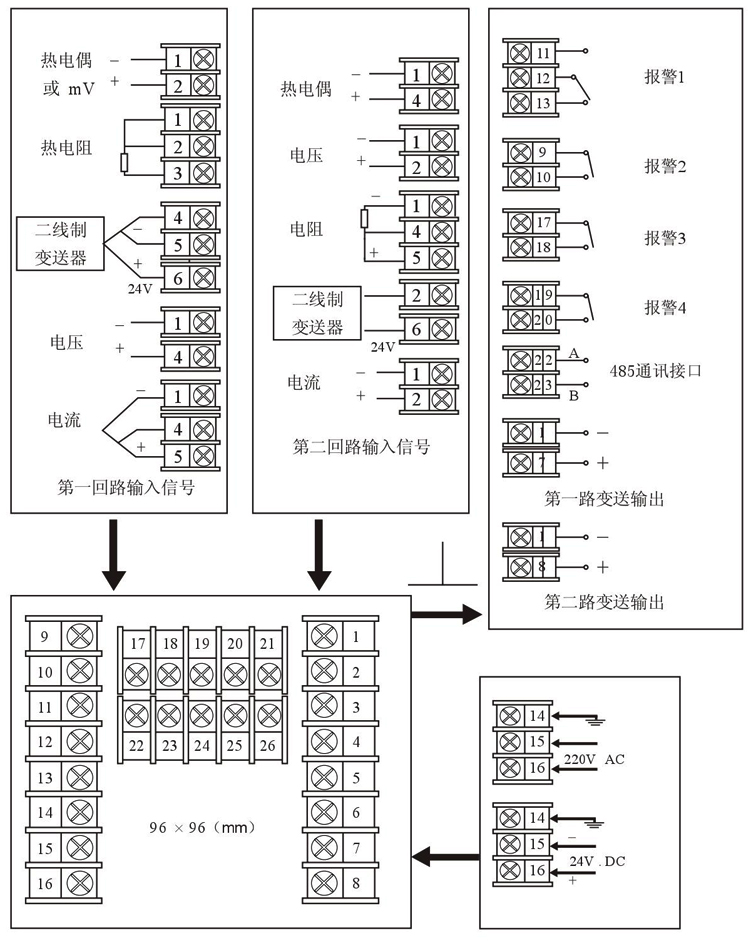

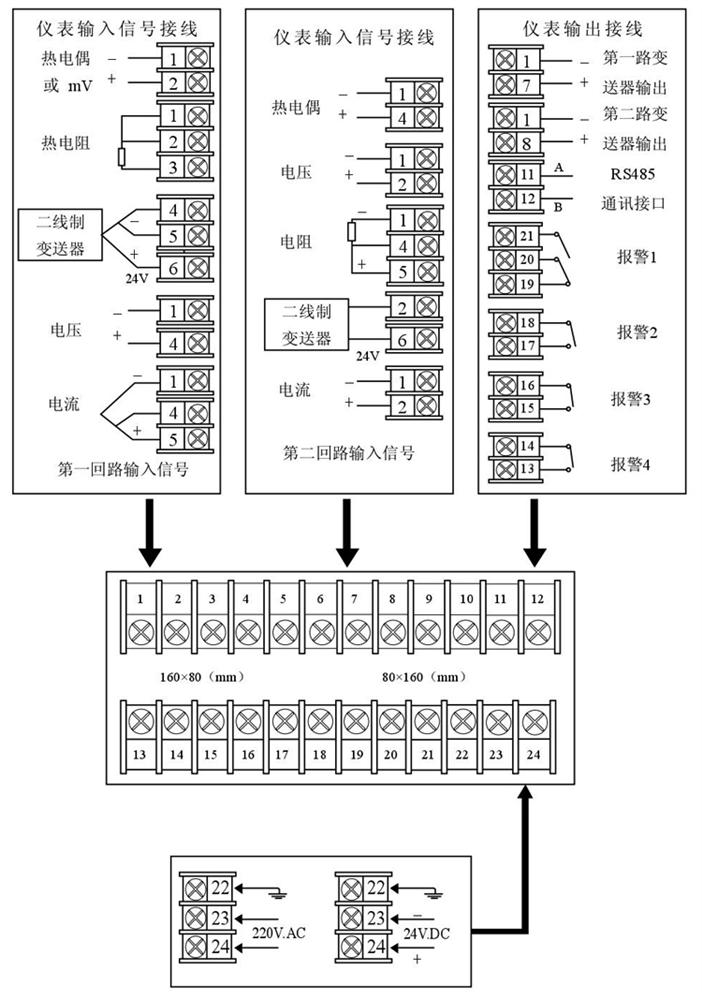

后面板及電氣接線/Rear panel and electrical wiring -----------------------------------◆◆
|
|
表一 |
 |
|
|
|
表二 |
 |
儀表安裝/Instrument installation-----------------------------------------------------◆◆
|
|
1.儀表安裝前應檢查儀表型號、分度號、測量范圍與傳感器是否一致。 |
|
2.儀表分別為橫式和豎式兩類，橫式矩型、橫式方形以及豎式矩形和豎式方式形等幾種。 |
|

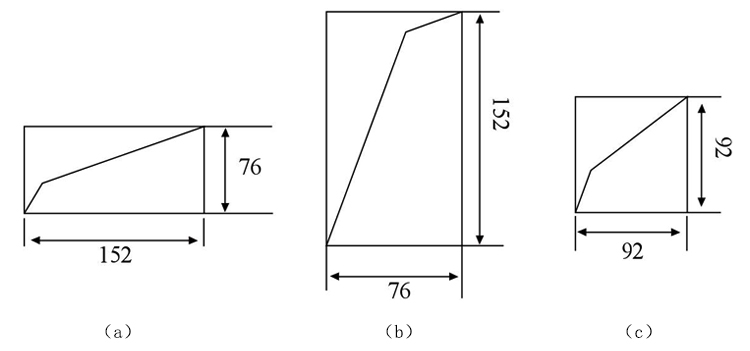

3.開孔尺寸： |
|
a.橫式152×76mm（見圖a） |
|
b.豎式76×152mm（見圖b） |
|
c.方形92×92（見圖c） |
 |
|
|
|
