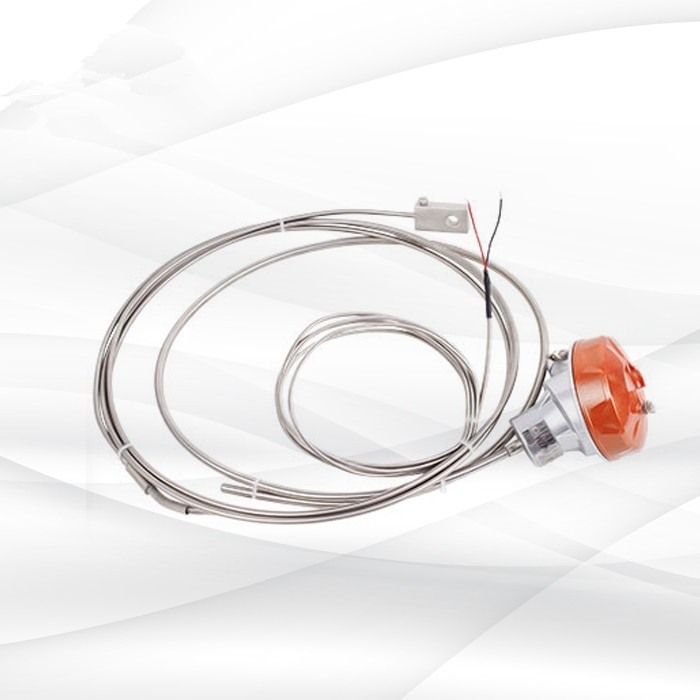

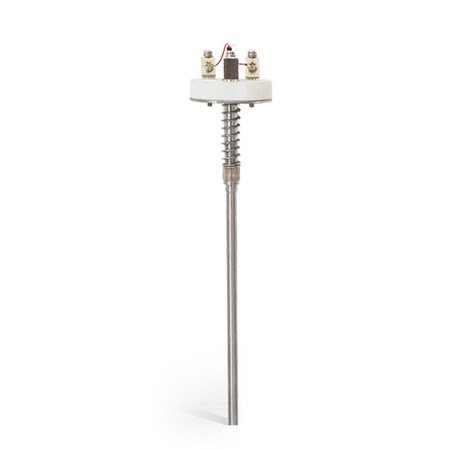

WRNK-106/136/196無固定裝置式鎧裝熱電偶
無固定裝置式鎧裝熱電偶可直接測量、連接各種生產過程中從0℃到1800℃范圍內的各種液體、蒸汽和氣體介質以及固體表面溫度，適用于化工、電力、造紙、冶金等行業，可直接連接溫控儀表、...
WRNK-106/136/196無固定裝置式鎧裝熱電偶
   |
|
一，工作原理 working principle
鎧裝熱電偶的工作原理是由兩種不同成分的導體兩端經焊接，形成回路，直接測量端叫測量端，接線端子叫參比端。當測量端和參比端存在溫差時，就會在回路中產生熱電流，接上顯示儀表，儀表上就會指示出熱電偶所產生的熱電式的對應溫度值。
二，鎧裝熱電偶的結構 Product structure
鎧裝熱電偶的結構，除五部分中的測溫元件、絕緣材料、保護套管 三部分構成鎧材整體以外， 其余與常規裝配熱電偶的結構相同。
三，材料結構 Material structure |
| ☆鎧裝熱電偶材料結構形式 | ☆測量端（熱端）結構形式 |
 |
 |
四，主要技術指標 Technical indicators
直徑及相關參數
| 套管外徑 | 8.0 | 6.0 | 5.0 | 4.0 | 3.0 | |
| 套管壁厚 | 0.8~1.2 | 0.6~0.9 | 0.5~0.8 | 0.4~0.6 | 0.3~0.45 | |
| 熱電偶絲直徑 | K、N、E、J、T | 1.2~1.4 | 0.9~1.0 | 0.7~0.9 | 0.55~0.6 | 0.45~0.6 |
| S、R、B | 0.45 | 0.45 | 0.45 | 0.4 | 0.3 | |
推薦使用溫度
| 品種 | 分度號 | 套管材質 | 外徑 | 使用溫度 | |
| 長期使用溫度 | 短期使用溫度 | ||||
| 鎧裝鎳鉻-鎳硅 | K | 1Cr18Ni9Ti | φ3 φ4 | 600 | 700 |
| φ5 φ6 | 700 | 800 | |||
| φ8 | 800 | 850 | |||
| GH3030 | φ3 | 800 | 900 | ||
| φ4 φ5 | 900 | 1000 | |||
| φ6 φ8 | 1000 | 1100 | |||
| 鎧裝鎳鉻硅-鎳硅 | N | 1Cr18Ni9Ti | φ3 | 800 | 900 |
| φ4 φ5 φ6 | 900 | 1000 | |||
| φ8 | 1000 | 1100 | |||
| GH3030 | φ3 | 900 | 1000 | ||
| φ4 φ5 | 1000 | 1100 | |||
| φ6 φ8 | 1100 | 1200 | |||
| GH3039 | φ3 φ4 | 1000 | 1100 | ||
| φ5 φ6 φ8 | 1100 | 1200 | |||
| 鎧裝鎳鉻-銅鎳 | E | 1Cr18Ni9Ti | φ3 | 350 | 450 |
| φ4 φ5 φ6 φ8 | 450 | 550 | |||
| 鎧裝鐵-銅鎳 | J | 1Cr18Ni9Ti | φ3 | 300/td> | 400 |
| φ4 φ5 φ6 φ8 | 400 | 500 | |||
| 鎧裝銅-銅鎳 | T | 1Cr18Ni9Ti | φ3 φ4 φ5 | 200 | 250 |
| φ6 φ8 | 250 | 300 | |||
| φ5 φ6 φ8 | 1100 | ||||
五，型號表示 Model representation
| 熱電偶類別 | 產品型號 | 分度號 | 輸出方式 | 接線裝置 |
 |
| 單支鎳鉻-鎳硅 | WRNK-106 | K | 直接輸出 | 簡易接線板式 | |
| 雙支鎳鉻-鎳硅 | WRNK2-106 | ||||
| 單支鎳鉻-鎳硅 | WRNKB-106 | 4~20mA輸出 | |||
| 雙支鎳鉻-鎳硅 | WRNKB2-106 | ||||
| 單支鎳鉻-鎳硅 | WREK-106 | E | 直接輸出 | ||
| 雙支鎳鉻-鎳硅 | WREK2-106 | ||||
| 單支鎳鉻-鎳硅 | WREKB-106 | 4~20mA輸出 | |||
| 雙支鎳鉻-鎳硅 | WREKB2-106 | ||||
| 單支鎳鉻-鎳硅 | WRCK-106 | T | 直接輸出 | ||
| 雙支鎳鉻-鎳硅 | WRCK2-106 | ||||
| 單支鎳鉻-鎳硅 | WRCKB-106 | 4~20mA輸出 | |||
| 雙支鎳鉻-鎳硅 | WRCKB2-106 | ||||
| 單支鎳鉻-鎳硅 | WRFK-106 | J | 直接輸出 | ||
| 雙支鎳鉻-鎳硅 | WRFK2-106 | ||||
| 單支鎳鉻-鎳硅 | WRFKB-106 | 4~20mA輸出 | |||
| 雙支鎳鉻-鎳硅 | WRFKB2-106 | ||||
| 單支鎳鉻-鎳硅 | WRMK-106 | N | 直接輸出 | ||
| 雙支鎳鉻-鎳硅 | WRMK2-106 | ||||
| 單支鎳鉻-鎳硅 | WRMKB-106 | 4~20mA輸出 | |||
| 雙支鎳鉻-鎳硅 | WRMKB2-106 |
| 熱電偶類別 | 產品型號 | 分度號 | 輸出方式 | 接線裝置 |
 |
| 單支鎳鉻-鎳硅 | WRNK-196 | K | 直接輸出 | 帶補償導線式 | |
| 雙支鎳鉻-鎳硅 | WRNK2-196 | ||||
| 單支鎳鉻-鎳硅 | WREK-196 | E | |||
| 雙支鎳鉻-鎳硅 | WREK2-191 | ||||
| 單支鎳鉻-鎳硅 | WRCK-196 | T | |||
| 雙支鎳鉻-鎳硅 | WRCK2-196 | ||||
| 單支鎳鉻-鎳硅 | WRFK-196 | J | |||
| 雙支鎳鉻-鎳硅 | WRFK2-196 | ||||
| 單支鎳鉻-鎳硅 | WRMK-196 | N | |||
| 雙支鎳鉻-鎳硅 | WRMK2-196 |
| 熱電偶類別 | 產品型號 | 分度號 | 輸出方式 | 接線裝置 |
 |

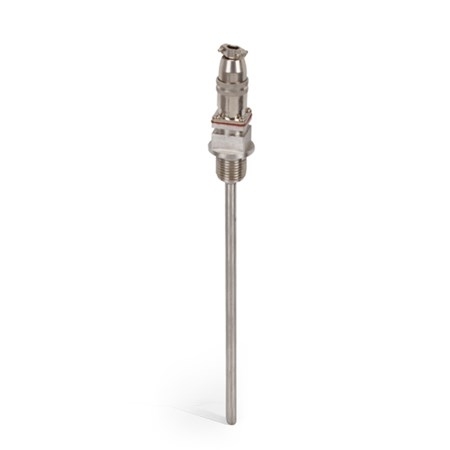

| 單支鎳鉻-鎳硅 | WRNK-136 | K | 直接輸出 | 防水式 | |
| 雙支鎳鉻-鎳硅 | WRNK2-136 | ||||
| 單支鎳鉻-鎳硅 | WRNKB-136 | 4~20mA輸出 | |||
| 雙支鎳鉻-鎳硅 | WRNKB2-136 | ||||
| 單支鎳鉻-鎳硅 | WREK-136 | E | 直接輸出 | ||
| 雙支鎳鉻-鎳硅 | WREK2-136 | ||||
| 單支鎳鉻-鎳硅 | WREKB-136 | 4~20mA輸出 | |||
| 雙支鎳鉻-鎳硅 | WREKB2-136 | ||||
| 單支鎳鉻-鎳硅 | WRCK-136 | T | 直接輸出 | ||
| 雙支鎳鉻-鎳硅 | WRCK2-136 | ||||
| 單支鎳鉻-鎳硅 | WRCKB-136 | 4~20mA輸出 | |||
| 雙支鎳鉻-鎳硅 | WRCKB2-136 | ||||
| 單支鎳鉻-鎳硅 | WRFK-136 | J | 直接輸出 | ||
| 雙支鎳鉻-鎳硅 | WRFK2-136 | ||||
| 單支鎳鉻-鎳硅 | WRFKB-136 | 4~20mA輸出 | |||
| 雙支鎳鉻-鎳硅 | WRFKB2-136 | ||||
| 單支鎳鉻-鎳硅 | WRMK-136 | N | 直接輸出 | ||
| 雙支鎳鉻-鎳硅 | WRMK2-136 | ||||
| 單支鎳鉻-鎳硅 | WRMKB-136 | 4~20mA輸出 | |||
| 雙支鎳鉻-鎳硅 | WRMKB2-136 |
